本虚拟实验是虚实结合实验，仪器部分是实物实验，数据处理利用计算机自动识别技术可以快速、准确、低成本、高质量地检测织物防水性，同时可实现多标准等级的互换，实现仪器的客观评价。特别可以连机(与实物仪器)测试，也可脱机(打开受淋表面润湿图片)测试，而且可以进行连拍实现织物防水性的动态检测与分析，这是传统检测设备所无法完成的工作。
       我们将计算机图像处理技术引入到织物防水性能自动检测中，以满足纺织工业对自动检测技术的要求。
       织物防水性能自动检测实验包括以下三方面：
      A、实现对单色织物的织物润湿痕跡检测；
      B、实现对织物防水性的自动评判；
      C、实现多种检测标准间的相互转换(美国标准、国际标准和我国国家标准)。

      相关视频：

              1.5 织物防水性虚拟检测实验

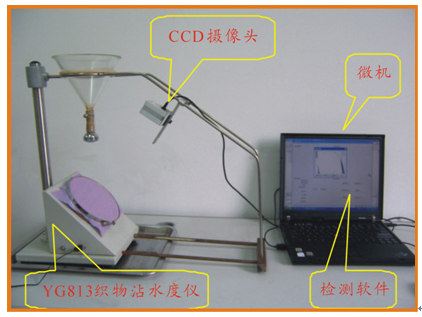

       本实验系统由YG813织物沾水度仪-防水测试仪、摄像头、计算机和检测软件等组成。不破坏原YG813织物沾水度仪-防水测试仪的结构与功能。


图1.5-4 织物防水性能自动检测系统

       主要设备说明：

              织物防水性虚拟检测系统

       （1）联机、脱机实验流程
       试样需预先进行调湿处理，调湿与试验用大气条件按GB/T 6529的规定(标准大气：温度(20±2)℃，湿度(65±4)%；热带标准大气：温度(27±2)℃，湿度(65±4)%)执行。试验用水必须是蒸馏水或去离子水，水温为(20±2)℃或(27±2)℃。
       试样：从织物的不同部位至少取三块试样，每块试样尺寸至少为180mm×180 mm，试样应具有代表性，取样部位不应有折皱或折痕。
       操作步骤：
      1. 在调湿与试验用大气条件下调湿试样至少4小时。
      2. 试样调湿后，用夹持器夹紧试样，放在支座上，试验时试样正面朝上。除另有要求，织物经向或长度方向应与水流方向平行。
      3. 将250mL试验用水迅速而平稳地倒入漏斗，持续喷淋25s-30s。
      4. 喷淋停止后，启动1秒振动器抖掉吸附水滴，旋转夹持器180°后再次启动1秒振动器。
      5. 振动结束后，
      5.1通过比较润湿痕迹与标准图片，评估织物的防水能力。按照表1.5-1沾水现象描述或图1.5-2图片确定每个试样的沾水等级。(脱机实验时)
       5.2启动检测软件的自动检测功能，抓取试样沾水情况图像(参考图1.5-3)进行自动分析，并进行客观评价。(联机实验时)
       6. 重复1-5步骤，对剩余试样进行测定。
      （2） 虚拟实验流程
       1. 从织物湿润痕迹照片库中选择样本。
       2. 启动检测软件的系统评分功能，对所选样本进行自动分析，并进行客观评价(学生实验时也可对照表1.5-1沾水现象描述或图1.5-2图片进行人工评价)。
       3. 重复1-2步骤，对剩余试样进行测定。

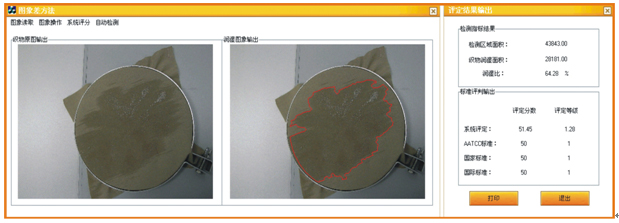

 图  织物防水性能自动检测及结果显示界面
